玻璃鋼鱗片防腐原材料為鱗片泥膠

玻璃鋼鱗片防腐原材料為鱗片泥膠

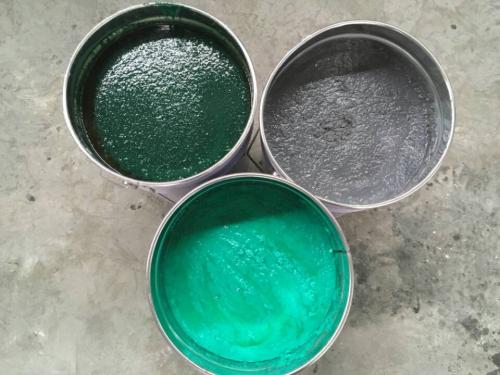

玻璃鋼鱗片防腐是經(jīng)過涂抹的方式或者用高壓槍沒氣的等專業(yè)工具進行處理，在設備或者其他需要防護物體的表面進行處理，但必須是保持物體的清潔、無污染、雜物等明顯地方經(jīng)過打磨后開始進行涂刷，經(jīng)過固化后，便得到最終效果。

一、產(chǎn)品特性：

(1)對化學介質(zhì)、氣體、蒸氣的滲透性遠比玻璃鋼襯里小，難以引起水蒸氣擴散現(xiàn)象，這是由于層層重疊排列的玻璃鱗片，使介質(zhì)滲透距離長的緣故。

(2)固化時收縮低，由于分散，粘接面殘余應力小。

(3)熱膨脹系數(shù)小，粘接熱應力相應也小，耐熱溫度高，耐熱沖擊性能好。

(4)力學強度雖不如玻璃鋼襯里，但耐磨性、耐刮擦性能出色，對機械損傷也只限于局部。

(5)玻璃鱗片涂料施工工藝性能也很好。

玻璃鱗片涂料若僅是玻璃鱗片和樹脂的物理混合，是不能充分發(fā)揮其性能的，這里還涉及玻璃鱗片的截面問題，中國環(huán)氧樹脂行業(yè)協(xié)會專家表示，玻璃鱗片混合量及混合方法、樹脂的選擇、基體的前處理、底漆的選擇、施工方法等一系列的參數(shù)，是決定玻璃鱗片涂料的技術關鍵。

二、鱗片膠泥的防腐機理：

鱗片膠泥含有 10%-40% 片徑不等的玻璃鱗片，膠泥在施工完畢后，扁平型的玻璃鱗片在樹脂連續(xù)相中呈平行重疊排列，從而形成致密的防滲層結構。腐蝕介質(zhì)在固化后的膠泥中的滲透必須經(jīng)過無數(shù)條曲折的途徑，因此在一定厚度的耐腐蝕層中，腐蝕滲透的距離大大的延長，相當于有效地增加了防腐蝕層的厚度。因此，鱗片膠泥具有抗?jié)B性好、施工難度小、易修補造價較低等特點。

三、鱗片膠泥的特點：

1、耐腐蝕性能好、 較低的滲透率。

2、鱗片膠泥具有較強的粘結強度，不僅指樹脂基體與其中的玻璃鱗片之間的粘結強度較高，而且鱗片膠泥與混凝土或碳鋼基材之間的粘結強度高，與鋼板的粘結強度≥2.0Mpa，與混凝土的粘結強度≥2.5Mpa 。因此鱗片膠泥涂層不易產(chǎn)生龜裂、分層或剝離，附著力和沖擊強度較好，從而保證較好的耐蝕性。

3、耐溫差(熱沖擊)性能較好。涂層中由于含有許多玻璃鱗片，因此消除了涂層與鋼鐵之間的線膨脹系數(shù)的差別，鱗片膠泥涂層的線膨脹為11.5×10-6 /℃,鋼鐵的線膨脹系數(shù)為12×10-6 /℃，兩者之間比較相近，使之適合于溫度交變的重腐蝕環(huán)境，如電力系統(tǒng)中的FGD。

4、耐磨性好。鱗片膠泥在固化后的硬度較高，比普通醇酸漆高2-3倍，耐磨性較好，如鱗片膠泥的耐磨性為130mg (CS-17W-500 g情況下)，而受外機械損傷時，鱗片膠泥的破壞是局部的，其擴散趨勢小，易于修復。

5、具有適中的造價。目前國內(nèi)外的FGD裝置中的選材主要有不銹鋼、整體鎳基合金、整體玻璃鋼等方法。 相對于這些材料鱗片膠泥具有不可替代的優(yōu)勢。

6、工藝性較好。由于鱗片膠泥的固體成份較高，可以一次性成較厚的涂層，并具有當場配制和室溫下固化的特點。在鱗片膠泥涂層使用幾年后，若出現(xiàn)遭損壞的情況，只需在該處作簡單的處理即可進行修復，并可繼續(xù)使用而不影響使用性能，具有修補性好的特點。
